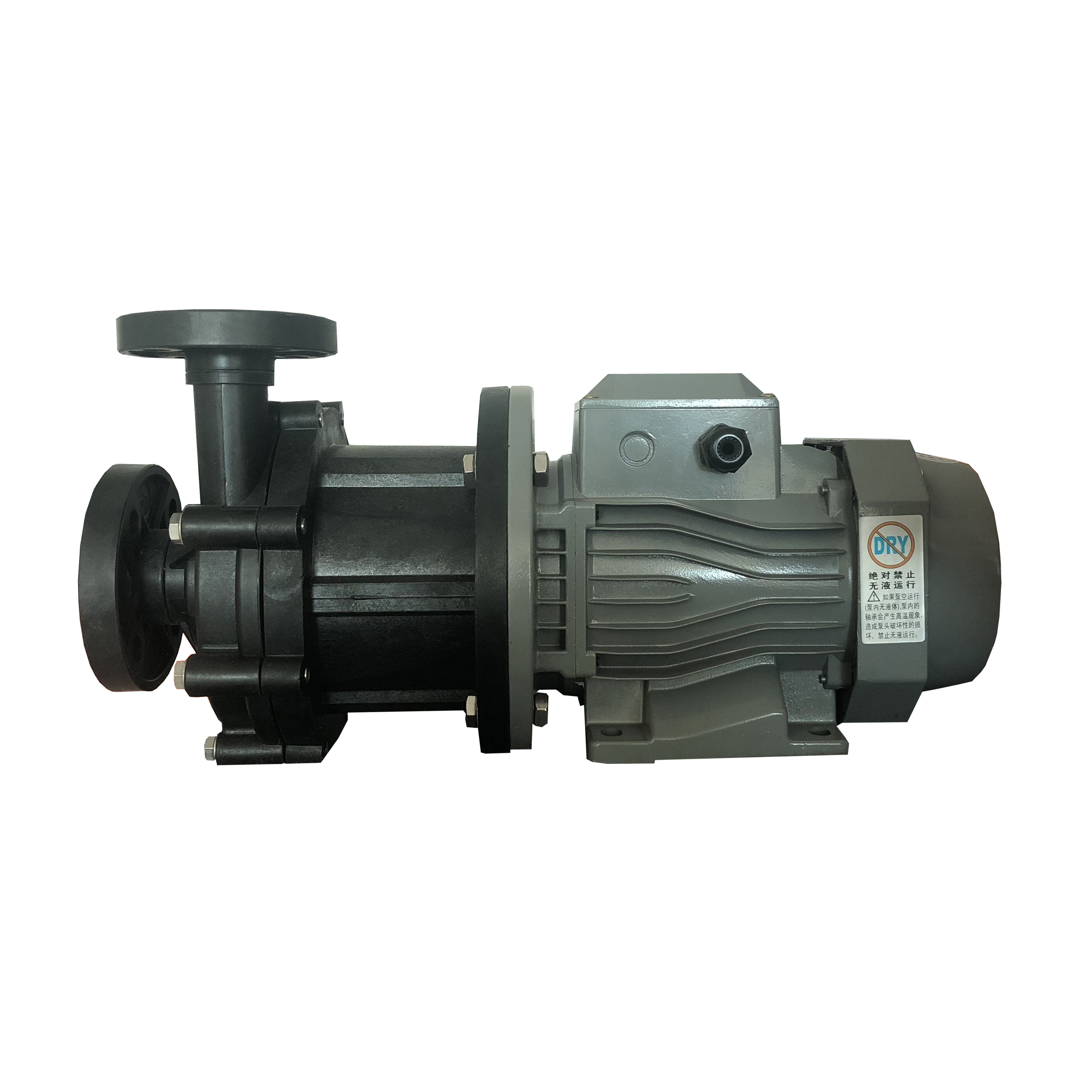

CQ工程塑料磁力泵

一.产品特点

  工程塑料磁力驱动离心泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而无泄漏。CQ系列磁力泵型式及基本参数符合JB/TQ786-89《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。



二.产品用途

工程塑料磁力泵选用耐腐蚀增强聚丙烯材料制造。适用于石油、化工、制药、电镀、环保、食品、水处理科研机构国防工业等单位抽送酸、碱、油类、毒液稀有贵重液、挥发性液体、以及循环水设备配套。特别适合易漏、易燃、易爆液体的抽送。



三.结构图

CQ型不锈钢结构图CQ型工程塑料结构图说明





四.性能参数

型 号

口 径 (mm)

流量

扬程

电机功率

电源电压

进口

出口

(L/min)

(m)

(KW)

(V)

10CQ-3F

10

10

19

3

0.025

220

14CQ-5F

14

10

20

5

0.038

220

14CQ-8F

14

10

20

5

0.12

220/380

16CQ-8F

16

12

30

8

0.12

220/380

20CQ-12F

20

14

50

12

0.37

220/380

25CQ-12F

25

20

80

12

0.37

220/380

25CQ-15F

25

20

110

15

1.1

220/380

32CQ-15F

32

25

110

15

1.1

220/380

32CQ-25F

32

25

90

25

1.1

220/380

40CQ-20F

40

32

180

20

1.5/2.2

380

50CQ-25F

50

40

240

25

4

380

50CQ-32F

50

40

220

32

4

380

65CQ-25F

65

50

450

32

5.5

380

                                                                                    CQ型工程塑料磁力驱动泵.安装尺寸改图
