CQB重型磁力驱动泵

一、产品特点

    磁力离心泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要是利用磁力偶合器传递动力、无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭拒。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而安全无泄漏。泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4MCu、钛合金、镍基合金等耐腐材料。CQB系列磁力泵是磁力泵全国联合设计组开发的新型无泄漏耐腐泵。CQB系列磁力泵型式及基本参数符合TB/T7742-95《小型磁力传动离心泵》标准要求。流量 3.2~100m3/h扬程8~80m,转速2900r/min 。



二、产品用途及适用环境

    CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重液和各种耐腐蚀性液体的理想设备。适用于输送大系统压力1.6MPa,温度不超过100摄氏度,密度不大于1840kg/m3.粘度不大于30x10-6m2/S 的不含硬颗粒和纤维的液体。系统工作压力若大于1.6MPa,可进行特殊设计,系统工作压力可达15MPA。



三.性能参数

型  号 流量 扬程 汽蚀余量 转速 轴功率 效率 配带电动机功率Kw
Q H NPSH n Pa η 介质密度g/cm3
m3/h m m r/min Kw % <1 <1.3 <1.84
32-20-125 1.9 22   2900 0.49 23 YE2 80M1-2 YE2 80M2-2 YE2 90S-2
3.2 20   0.58 30 YB   YB   YB
3.8 18.5   0.62 31 0.75 1.1 1.5
32-20-160 1.9 34   2900 0.84 21 YE2 80M2-2 YE2 90S-2 YE2 90L-2
3.2 32   0.99 28 YB   YB   YB
3.8 29   1.03 29 1.1 1.5 2.2
40-25-105 3.8 13   2900 0.42 32 YE2 80M1-2 YE2 80M2-2 YE2 90S-2
6.3 12.5   0.42 29 YB   YB   YB
7.5 11   0.56 40 0.75 1.1 1.5
40-25-125 3.8 34   2900 1.41 25 YE2 90L-2 YE2 100L-2 YE2 112M-2
6.3 32   1.72 32 YB   YB   YB
7.5 32   1.79 33 1.1 2.2 3
40-25-160 3.8 34   2900 3.02 18 YE2 112M-2 YE2 132S1-2 YE2 132S2-2
6.3 32   3.43 25 YB   YB   YB
7.5 29   3.77 26 2.2 3 4
40-25-200 3.8 52.5   2900 3.02 18 YE2 112M-2 YE2 132S1-2 YE2 132S2-2
6.3 50   3.43 25 YB   YB   YB
7.5 48   3.77 26 4 5.5 7.5
50-40-85 7.5 9 3.5 2900 0.46 40 YE2 801-2 YE2 802-2 YE2 90S-2
12.5 8 3.5 0.56 49 YB   YB   YB
15 7.5 4 0.61 50 0.75 1.1 1.5
50-32-105 7.5 13 3.5 2900 1.49 30 YE2 90L-2 YE2 100L-2 YE2 112M-2
12.5 12.5 3.5 1.62 42 YB   YB   YB
15 11 4 1.63 43 2.2 3 4
50-32-160 7.5 34 3.5 2900 2.48 28 YE2 100L-2 YE2 100L-2 YE2 132SA-2
12.5 32 3.5 2.79 39 YB   YB   YB
15 29 4 2.96 40 3 4 5.5
50-32-200 7.5 52.5 3.5 2900 5.1 21 YE2 132S2-2 YE2 132S2-2 YE2 160M1-2
7.5 50 3.5 5.49 31 YB   YB   YB
15 48 4 6.13 32 7.5 7.5 11
50-32-250 7.5 82 3.5 2900 9.57 17.5 YE2 160M2-2 YE2 160L-2 YE2 180M-2
12.5 80 3.5 10.89 25 YB   YB   YB
15 78.5 4 13.32 26 15 18.5 22
65-50-125 15 22 3.5 2900 2.25 40 YE2 100L-2 YE2 112M-2 YE2 132S1-2
25 20 3.5 2.67 51 YB   YB   YB
30 18.5 4 2.91 52 3 4 5.5
65-50-160 15 34 3.5 2900 4.34 32 YE2 132S1-2 YE2 132S2-2 YE2 160M1-2
25 32 3.5 5.07 43 YB   YB   YB
30 29.5 4 5.48 44 5.5 7.5 11
65-40-200 15 53 3.5 2900 8.66 25 YE2 160M1-2 YE2 160M2-2 YE2 160L-2
25 50 3.5 9.2 37 YB   YB   YB
30 47 4 10.1 38 11 15 18.5
65-40-250 15 82 3.5 2900 13.4 25 YE2 160L-2 YE2 180M-2 YE2 200L1-2
25 80 3.5 14.72 37 YB   YB   YB
30 78.5 4 16.88 38 18.5 22 30
80-65-125 60 22.5 4 2900 4.48 41 YE2 132S1-2 YE2 132S2-2 YE2 160M1-2
50 20 4 5.24 52 YB   YB   YB
60 18 4.5 5.55 53 5.5 7.5 11
80-65-160 30 34 4 2900 7.72 36 YE2 160M1-2 YE2 160M2-2 YE2 160L-2
50 32 4 9.08 48 YB   YB   YB
60 29 4.5 9.08 49 11 15 18.5
80-50-200 30 53 4 2900 12.03 36 YE2 160L-2 YE2 180M-2 YE2 200L1-2
50 50 4 12.8 46 YB   YB   YB
60 47 4.5 16.34 47 18.5 22 30
80-50-250 30 84 4 2900 19.06 36 YE2 200L1-2 YE2 220L2-2 YE2 225M-2
50 80 4 23.68 46 YB   YB   YB
60 75 4.5 26.07 47 30 37 45
100-80-125 60 23 4 2900 8.35 45 YE2 160L-2 YE2 180M-2 YE2 200L1-2
100 20 4 9.73 56 YB   YB   YB
120 16.5 4.5 9.46 57 18.5 22 30
100-80-160 60 54 4 2900 21.01 42 YE2 200L1-2 YE2 220L2-2 YE2 225M-2
100 50 4 25.69 53 YB   YB   YB
120 47 4.5 28.44 56 30 37 45
100-65-200 60 54 4 2900 21.01 42 YE2 200L1-2 YE2 220L2-2 YE2 225M-2
100 50 4 25.69 53 YB   YB   YB
120 47 4.5 28.44 56 30 37 45
100-65-250 60 86 4 2900 37.98 37 YE2 225M-2 YE2 250M-2 YE2 280S-2
100 80 4 45.39 48 YB   YB   YB
120 74.5 4.5 49.69 49 45 55 75

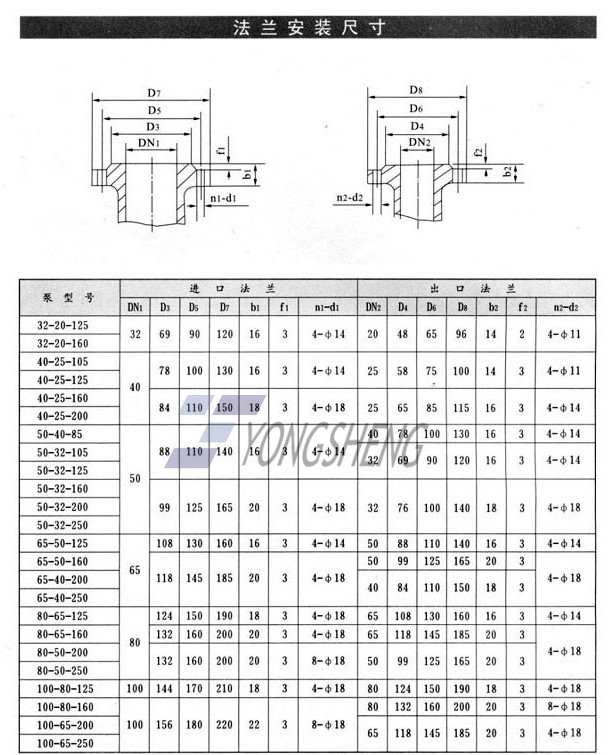

CQB重型-高温磁力法兰安装尺寸改
